通径 ：32、40、50、63
压力：至 420 bar
流量：至 3600L/min

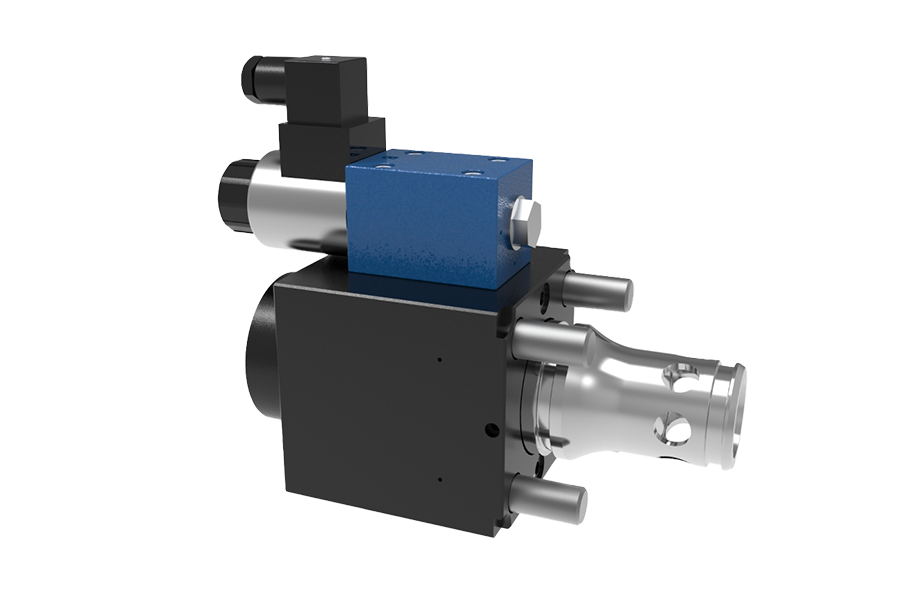

主动型先导式二位二通插装阀
安装孔及安装面尺寸符合 ISO7368
液流方向由 B 到 A 或 A 到 B
可选的行程开关
典型应用：
·注塑机·压铸机·冶金设备
| 概述 | ||||||
| 通径 NG | 32 | 40 | 50 | 63 | ||
| 重量 | 不含节流阀 ...../...K 或
...../...L 含节流阀 ...../...WK 或 .../...WL... | kg | 11.2 | 17.3 | 24.6 | 47 |
| 12.2 | 18.3 | 25.6 | 50.2 | |||
| 先导控制阀的尺寸规格 | NG | 6 | 10 | |||
| 安装位置 | 可选，最好为水平 | |||||
| 储存温度范围 | ℃ | –20 至 +80 | ||||
| 环境温度范围 | ℃ | –20 至 +50 | ||||
| 液压（使用 HLP32 测量，ϑ 油=40℃ ±5℃） | ||||||
| 最高工作压力 | – 主级油口 A、B | bar | 420 | |||
| – 先导控制阀油口 X | bar | 350 | ||||
| – 先导控制阀油口 Y | bar | 210 | ||||
| 公称流量 Δp=5bar | – 型号 ...S...L ( 线性 ) | L/min | 800 | 1200 | 2000 | 3600 |
| – 型号
...S...R ( 线性，有渐进式精确控制范围 ) | 1800 | 2500 | 4000 | 8000 | ||
| 液压油 | 符合 DIN 51524 的矿物油（HL，HLP） | |||||
| 液压油温度范围 | ℃ | –20 至 +80；最好 +40 至 +50 | ||||
| 粘度范围 | mm2/s | 20 至 380；最好 30 至 45 | ||||
| 液压油的最大允许污染度符合 ISO 4406 (c) 的规定 | 等级 20/18/15 | |||||
| 液压油流动方向 | B 到 A 或 A 到 B | |||||
| 先导压力 | 必须和系统压力一样高 | |||||
| 电气 | ||||||
| 电压类型 | 直流电压 24V | |||||
| 容许的电源电压波动 | % | 10 | ||||
| 需用功率 | W | 30 | ||||
| 防护等级按 DIN 40050 | IP65（Z5L 插头） | |||||
