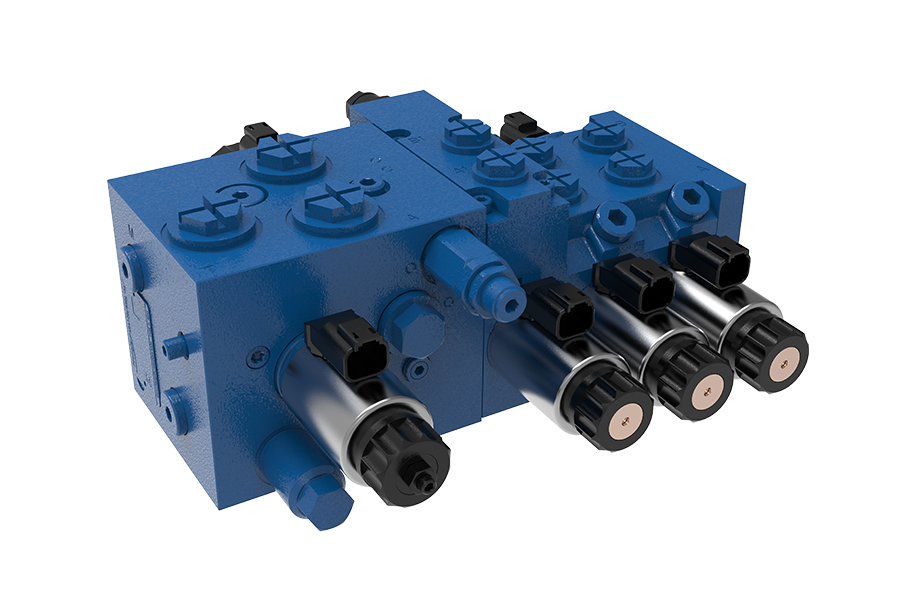

EHG04F 负载敏感多路控制阀

简介

EHG04F 负载敏感多路控制阀，片式结构，开中心，用于定量泵系统
规 格 04F
额定压力（bar）：350（泵侧）
    350（执行元件侧）
额定流量（L/min）：100（进油提升联）
    40 （其余联）

打开所有 | 关闭所有

通用
规格				04F
结构				片式结构，负载敏感，阀前补偿
油口连接尺寸				ISO BSP 管螺纹 ( 其他连接形式请与我公司联系 )
重量 (kg)				进油提升联	常规	9.3
					集成转向优先	10.7
				标准中间联		2.9
				带端口安全阀		2.9
				带单侧平衡阀		3.9
				带双侧平衡阀		3.3
				尾联		0.9
液压
规格				04F
进油提升联额定流量 Q(L/min)				100
中间联额定流量 Q(L/min)		4bar 补偿压力		32
		6bar 补偿压力		40
油口处最大工作压力 (bar)			P	350
			LS	350
			A/B	350
			T	30
电气
进油提升电液控制	·电开关阀 ·接头：Deutsch DT04-2P ·防护等级： IP67k ·供电电压：12 或 24VDC			·电比例阀 ·所需颤振频率：120Hz ·磁滞：小于 3% ·接头：Deutsch DT04-2P ·防护等级：IP67k ·控制电流 @24VDC：0~1000mA;@12VDC：0~2100mA
普通电液控制	·电开关阀 ·接头：Deutsch DT04-2P ·防护等级： IP67k ·供电电压：12 或 24VDC			·电比例阀 ·所需颤振频率：120Hz ·磁滞：小于 3% ·接头：Deutsch DT04-2P ·防护等级：IP67k ·控制电流 @24VDC：0~940mA;@12VDC：0~1800mA





使用环境
液压油液				(HL，HLP) 按 DIN51 524 标准；液压油液 HEES( 合成醇 ) 按 VDMA24568 标准
液压油液温度范围（℃）				-20 至 +100
黏度范围 ν（mm2/s）				20 至 380
工作环境温度（℃）				-30 至 +80
液压油的最大允许污染度、符合 ISO 4406(c) 的清洁度等级				等级 20/18/15，建议使用滤芯过滤比 β10 ≥ 75 的过滤器

主要应用于起重搬运机械等行业
