规格：10/25/32
压力：至315 bar
流量：至600 L/min

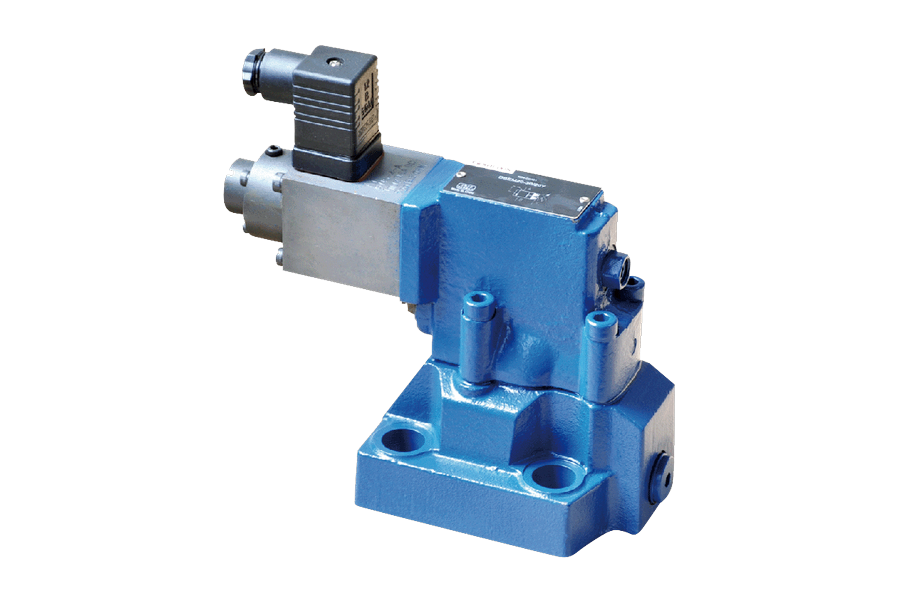

...30型比例溢流阀.png)
• 用于底板安装
• 安装面符合 DIN24340 E 型和 ISO 6264
• 用于装入油路块安装
• 4 种压力范围
• 最高压力保护结构 ( 可选 )
• 配套电子放大器 VT-2000 型 ( 必须单独订货 )
| 技术参数: | ||||
| 工作介质 | 矿物油-适用于丁腈橡胶或氟橡胶密封 | |||
| 磷酸酯-适用于氟橡胶密封 | ||||
| 工作介质温度范围 | ℃ | -30 至+80 (丁腈橡胶密封) | ||
| -20至+80 (氟橡胶密封) | ||||
| 粘度范围 | mm2/s | 2.8 至380 | ||
| 油液污染度 | 油液最高污染度等级按NAS1638 9级和ISO4406 20/18/15级。 | |||
| 最高工作压力 | 315 bar | |||
| 油口A、B、X | bar | 50; 100; 200; 315 | ||
| 最高设定压力 | bar | 与Q有关，见第"3/7"页性能曲线 | ||
| 最低设定压力 | =最低设定压力 | |||
| 零控制电流下的压力 | 无压通油箱 | |||
| 回油压力油口Y | bar | 设定压力 | 最高压力保护下的设定压力范围 | |
| 最高压力保护(无级调节) | 50 bar | 10-60+20 bar | ||
| 100 bar | 10-120+20 bar | |||
| 200 bar | 10-220+20 bar | |||
| 315 bar | 10-340+20 bar | |||
| 阀的最高压力保护设定于 | 当额定压力为50 bar 在60 bar 和80 bar之间 | |||
| 当额定压力为100 bar 在120 bar 和 140 bar之间 | ||||
| 当额定压力为200 bar 在 220 bar和 240 bar之间 | ||||
| 当额定压力为315 bar 在 340 bar 和360 bar之间 | ||||
| 通径 | 10 | 25 | 32 | |
| 最大流量 | 200 | 400 | 600 | |
| 先导油(对先导阀） | L/min | 0.7 至2 | ||
| 线性度 | L/min | ±3.5% | ||
| 重复精度 | <±2% | |||
| 磁滞现象 | 有颤振 | 无颤振 | ||
| ±1.5% P max (频率200Hz振幅200mAss) | ±4.5% P max | |||
| 切换时间 | 30~150ms(与系统有关) | |||
| 电气参数: | ||||
| 电源 | 直流 | |||
| 最小控制电流 | mA | 100 | ||
| 最大控制电流 | mA | 800 | ||
| 线圈电阻 | 19.5Ω 在 20℃下 最大热态值 : 28.8Ω | |||
| 工作状态 | 连续 | |||
| 最高环境温度 | +50℃ | |||
| 电气连接 | 接插件按DIN 43 650/2相 +SL/PG11 | |||
| 绝缘按DIN40050 | IP 65 | |||
| 放大器 | VT2000 | |||
