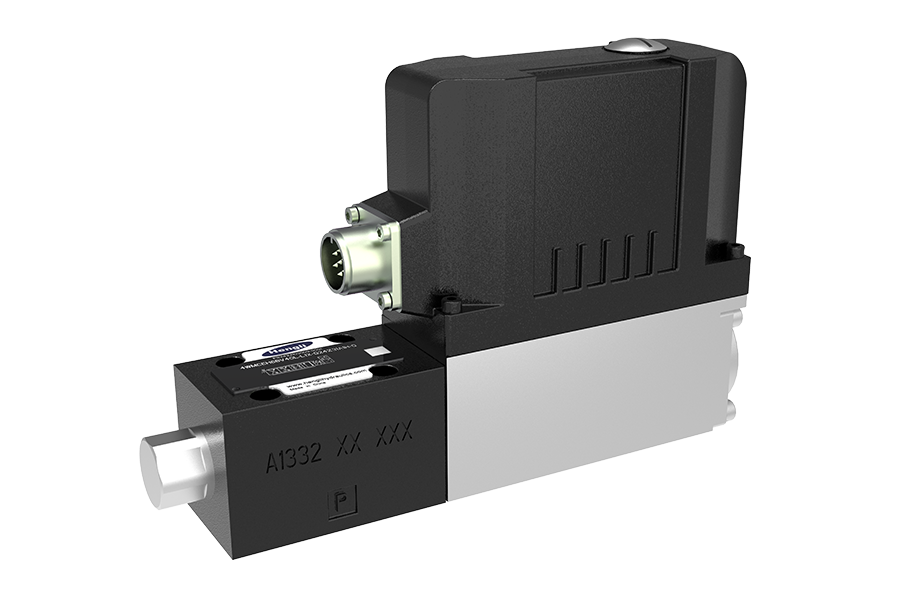

通径 6
压力至 350 bar
流量至 40 L/min
具有伺服阀级别性能（350 Hz，-3 dB@5% 输入信号）
最大回油压力 350bar（连接外泄口 Y）
可选择的失电安全位置
可选的 P-A/B-T 或 P-B/A-T 或中心位置（适用于正遮盖阀芯）
集成式数字控制器
直动式阀芯 / 阀套结构
| 概述 | ||||
| 通径 NG | 6 | |||
| 重量 | kg | 3.6 | ||
| 安装位置 | 任意，最好为水平 | |||
| 环境温度范围 | ℃ | –20 至 +50 | ||
| 液压（使用 HLP46 测量，ϑ 油=40℃ ±5℃） | ||||
| 最高工作压力 | 油口 A，B，P | bar | 350 | |
| 油口 T | 内泄 | 35 | ||
| 外泄 | 350 | |||
| 油口 Y | 35 | |||
| 公称流量，Δp=35bar 每控制边，（Δp= 阀压差） | L/min | 25，40 | ||
| 最大流量 | L/min | 90 | ||
| 内泄漏 P=100bar | mL/min | ＜ 400（零遮盖阀芯） | ||
| 液压油 | 符合 DIN 51524 的矿物油（HL，HLP） | |||
| 液压油温度范围 | ℃ | –20 至 +60；NER：-25 至 +60 | ||
| 粘度范围 | mm2/s | 20 至 400；最好 30 至 80 | ||
| 液压油的最大允许污染度符合 ISO 4406 (c) 的规定 | 等级 18/16/13 | |||
| 滞环 | % | ＜ 0.05 | ||
| 响应灵敏度 | % | ＜ 0.03 | ||
| 响应时间（阶跃信号 0~100%） | ms | ＜ 3.5 | ||
| 频率响应（±5% 信号） | Hz | 350（幅值比-3dB），350（相位差-90°） | ||
| 电气特性 | ||||
| 占空比 | % | 100 | ||
| 电源电压 / 波动 | VDC | 直流电压，最小 22 最大 30，<19
时电气切断， 纹动 <5% 有效值，无冲击 | ||
| 最大功率电流 | A | 3.5 | ||
| 外部保险丝 | A | 4.0，中等滞后 | ||
| 指令类型：A1 | 电压 | V | -10...+10，波纹＜ 0.01% 有效值，无冲击 | |
| 阻抗 | kΩ | 100 | ||
| 指令类型：F1 | 电流 | mA | +4...20，波纹＜ 0.01% 有效值，无冲击＜ 3.6mA= 截止，大于 3.8mA= 使能 | |
| 阻抗 | Ω | ＜ 250 | ||
| 使能信号 | V | 5...30，R i = 8 kOhm | ||
| 电气连接接口 | 6+PE，符合DIN EN 175201-804 标准的七芯插座 | |||
| 符合 EN 60529 的阀防护类型 | IP65 | |||
| EMC | EN 61000-6-2，EN 61000-6-4 | |||
