通径：10
压力：至350 bar
额定流量：80 L/min

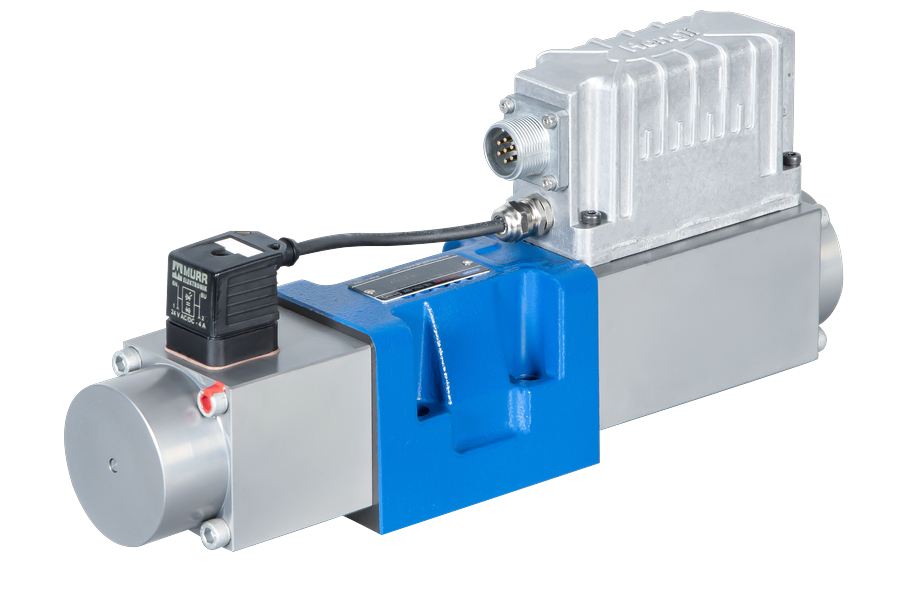

直动式比例伺服换向阀
控制电磁铁带有内置反馈和集成放大板 (OBE)，出厂预调
适用于位置和速度控制
电气连接 6P+PE 信号输入差动放大器带接口，输入可选 A1: ±10V，或接口 F1: 4...20mA(Rsh =200Ω)
板式安装，安装面符合 ISO 4401-05-04
| 概述 | ||||
| 结构 | 滑阀式，直动，不带阀套 | |||
| 驱动 | 带有位置控制器的比例电磁阀，OBE | |||
| 安装形式 | 底板，安装孔结构通径 10（ISO 4401-05-04-0-05） | |||
| 安装位置 | 任意 | |||
| 环境温度范围 | ℃ | -20...+60 | ||
| 重量 | Kg | 约 7.8 | ||
| 抗震 ( 检测条件 ) | 最大 25g，在 3 个维数上（24h）振动 | |||
| 液压 ( 在 HLP46，ϑ 油= 40℃ ±5℃时测得) | ||||
| 液压油 | 符合 DIN 51524...535
标准的液压油， 可根据需要使用其他介质 | |||
| 粘度范围 | 推荐值 | mm²/s | 20…100 | |
| 最大允许值 | mm²/s | 10…800 | ||
| 液压油温度范围 | ℃ | -20 至 +70 | ||
| 液压油的最大允许污染程度 清洁度根据 ISO 4406 (c) | 等级 18/16/13 1） | |||
| 额定流量， 当 8V，Δp=5bar 控制边 2) | L/min | 50 | 80 | |
| 最高工作压力 | bar | 油口 A、B、P：350 | ||
| 最高压力 | bar | 油口 T：200 | ||
| 稳态 /动态 | ||||
| 滞环 | % | ≤ 0.3 | ||
| 反向死区 | % | ＜ 0.05 | ||
| 加工公差 | % | ≤ 10 | ||
| 响应时间 | 针对信号变化 100% | ms | 40 | |
| 针对信号变化 10% | ms | 10 | ||
| 温度漂移（温度范围 20℃…80℃） | 零点漂移 <0.2 | |||
| 响应灵敏度 | % | <0.05 | ||
