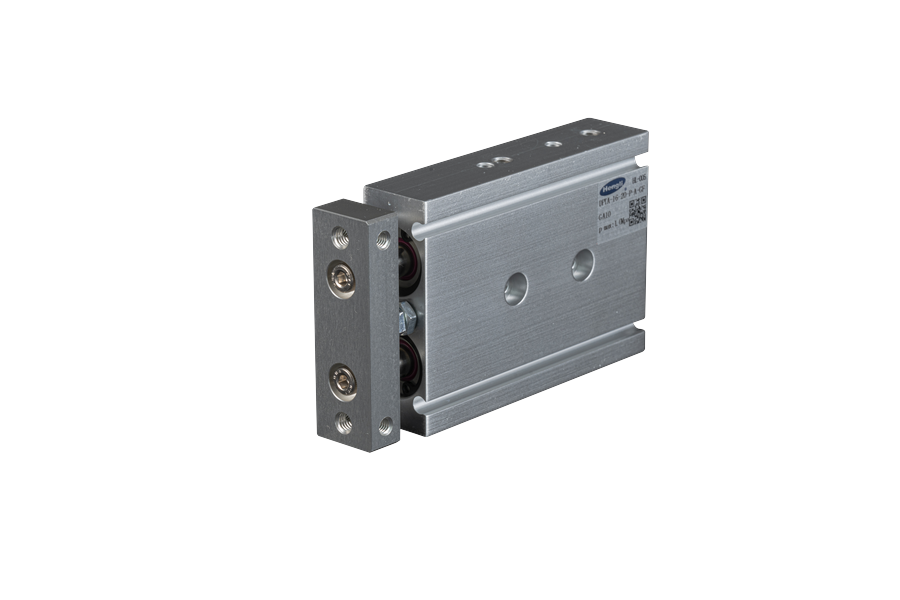

内径：6~32mm
行程：10~200mm
抗扭转性能良好
推力增大一倍，不回转精度 ±0.0°
免维护
工件可以从三面安装
| 主要技术参数 | ||||||
| 缸径 φ[mm] | 6 | 10 | 16 | 20 | 25 | 32 |
| 气接口 | M5 | M5 | M5 | M5 | G1/8 | G1/8 |
| 行程 [mm] | 10 ... 60 | 10 ... 150 | 10 ... 200 | |||
| 可调终端位置范围 / 长度 [mm] | 10 | |||||
| 结构特点 | 导向 | |||||
| 工作模式 | 双作用 | |||||
| 缓冲形式 | 两端带弹性缓冲垫 | |||||
| 位置感测 | 通过磁性开关 | |||||
| 安装方式 | 通过通孔 / 通过内螺纹 | |||||
| 安装位置 | 任意 | |||||
| 导轨 | 滑动轴承导轨 | |||||
| 工作和环境条件 | ||||||
| 工作介质 | 压缩空气（经 40μm 以上滤网过滤） | |||||
| 工作压力 MPa | 0.2 ～ 0.8 | 0.15 ～ 0.8 | 0.1 ～ 0.8 | |||
| 环境和流体温度 ° C | -10 ～ +80 | |||||
| 耐腐蚀等级 | 1 | |||||
| 速度 [mm/s] | ||||||
| 推进 vmin/vmax1) | ||||||
| 50 | 0.06/1 | - | ||||
| 150 | 0.04/1 | - | ||||
| 200 | - | 0.04/1 | 0.02/1 | 0.02/0.7 | ||
| 返回 vmin/vmax1) | ||||||
| 50 | 0.07/1 | - | ||||
| 150 | - | 0.05/1 | - | |||
| 200 | - | 0.03/1 | 0.02/1 | 0.02/0.8 | 0.02/0.6 | |
| 力 [N] 和冲击能量 [J] | ||||||
| 6bar 时力的理论值，推进 | 34 | 94 | 242 | 376 | 590 | 966 |
| 6bar 时力的理论值，返回 | 18.6 | 60 | 181 | 283 | 454 | 724 |
| 终端位置冲击能量 | 0.035 | 0.07 | 0.15 | 0.20 | 0.30 | 0.40 |
