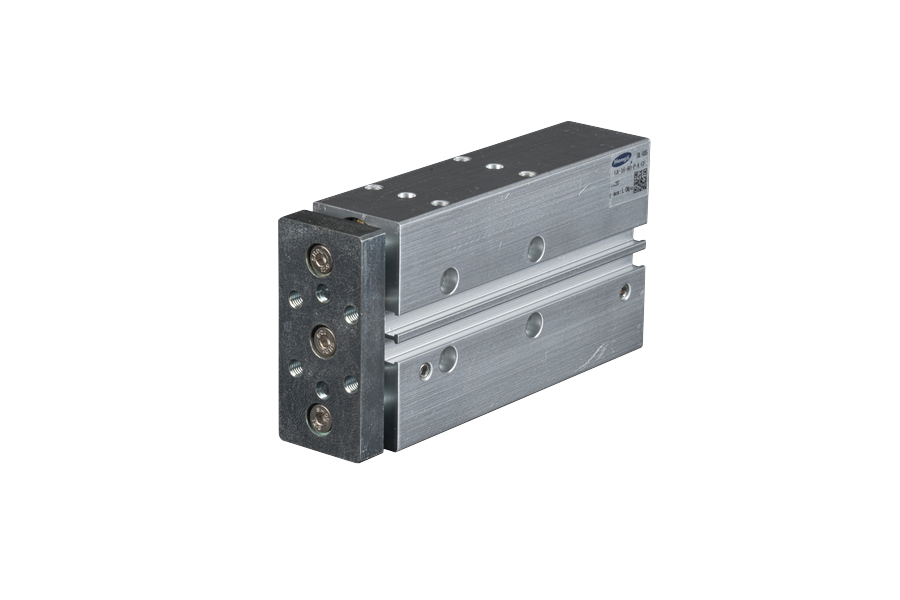

内径：10~63mm
行程：5~200mm
抗扭转性能良好
高刚性
免维护
多种安装选项
| 主要技术参数 | |||||||||
| 缸径 φ | 10 | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| 气接口 | M3 | M5 | M5 | M5 | G1/8 | G1/8 | G1/8 | G1/4 | G1/4 |
| 结构特点 | 活塞，活塞杆，导向杆，带联接板 | ||||||||
| 缓冲 | P：两端带弹性缓冲垫 | ||||||||
| 位置感测 | 通过磁性开关 | ||||||||
| 安装方式 | 通过通孔 / 通过内螺纹 | ||||||||
| 安装位置 | 任意 | ||||||||
| 抗扭转 / 导轨 | 导向杆，带联接板 / 带滑动轴承或滚珠轴承导轨 | ||||||||
| 工作和环境条件 | |||||||||
| 工作介质 | 压缩空气（经 40μm 以上滤网过滤） | ||||||||
| 工作压力 MPa | 0.15~0.8 | 0.2~1 | 0.15~1 | 0.1~1 | |||||
| 环境和流体温度 ° C | |||||||||
| GF | -10 ～ +60 | -20 ～ +80 | |||||||
| KF | - | -5 ～ +60 | |||||||
| 耐腐蚀等级 | 1 | ||||||||
| 速度 [mm/s] | |||||||||
| 最大速度，推进 | 1.7 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.6 | 0.6 |
| 最大速度，返回 | 1.6 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.6 | 0.6 |
| 力 [N] 和冲击能量 [J] | |||||||||
| 6 bar 时力的理论值，推进 | 47 | 68 | 121 | 188 | 295 | 482 | 754 | 1178 | 1870 |
| 6 bar 时力的理论值，返回 | 40 | 51 | 90 | 141 | 247 | 415 | 683 | 1057 | 1750 |
| 终端位置冲击能量 | 0.035 | 0.07 | 0.15 | 0.20 | 0.30 | 0.40 | 0.70 | 1.00 | 1.30 |
