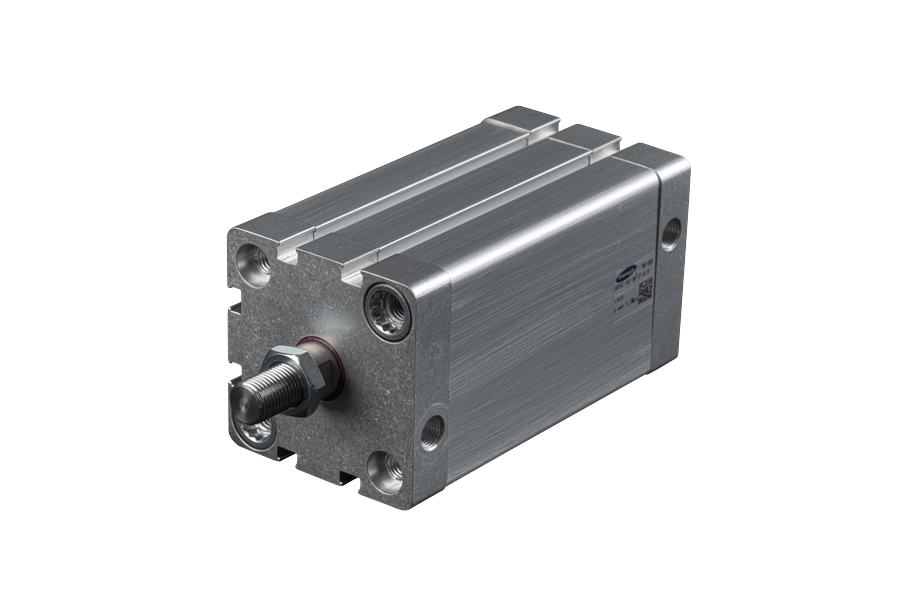

内径：12~100mm
行程：5~500mm
结构紧凑，能有效节省安装空间
配备自调节气动缓冲
三侧有传感器槽，用于齐平安装磁性开关
多种固定式和非固定式支架可供客户选择
| 主要技术参数 | |||||||||||
| 缸径 φmm | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| 工作方式 | 双作用 | ||||||||||
| 缓冲 | P | 两端带弹性缓冲垫 | |||||||||
| 气接口 | M5 | M5 | M5 | M5 | G1/8 | ||||||
| 位置感测 | 通过磁性开关 | ||||||||||
| 安装方式 | 通过通孔 / 内螺纹 / 附件 | ||||||||||
| 安装位置 | 任意 | ||||||||||
| 内螺纹活塞杆 | M3 | M4 | M6 | M8 | M10 | M12 | |||||
| 外螺纹活塞杆 | M5 | M6 | M8 | M10x1.25 | M12x1.25 | M16x1.5 | |||||
| 工作和环境条件 | |||||||||||
| 工作介质 | 压缩空气（经 40μm 以上滤网过滤） | ||||||||||
| 工作压力 [MPa] | 0.1~1 | 0.06~1 | |||||||||
| 环境和流体温度 1） | -20 ～ 80° C | ||||||||||
| 耐腐蚀等级2） | 2 | ||||||||||
| 力 [N] 和冲击能量 [J] | |||||||||||
| 6bar 时力的理论值，推进 | 68 | 121 | 188 | 295 | 483 | 754 | 1178 | 1870 | 3016 | 4712 | |
| 6bar 时力的理论值，返回 | 51 | 90 | 141 | 247 | 415 | 686 | 1057 | 1750 | 2827 | 4524 | |
| 终端位置最大冲击能量 | 0.07 | 0.15 | 0.2 | 0.3 | 0.4 | 0.7 | 1 | 1.3 | 1.8 | 2.5 | |
