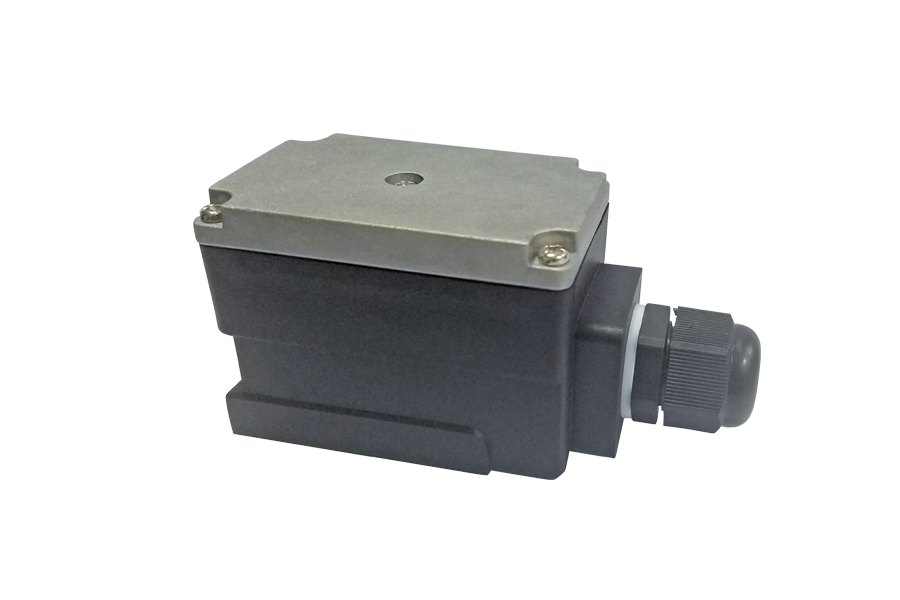

601100
– Entrada diferencial
– Tiempo de rampa ajustable (60ms...5s)
– Sensibilidad, bit cero de válvula, la frecuencia actual del dither es ajustable
-Voltaje de trabajo 24V
| Tensión de alimentación nominal 24V= | Bobina 2.5A | Tensión de la batería 10,2...31V Tensión rectificada 10,2...27V |
| Bobina 1.6A | Tensión de la batería 18...31V Tensión rectificada 18...27V | |
| Bobina 0.8A | Tensión de la batería 21...31V Tensión rectificada 21...27V | |
| Ondulación residual | <2VSS | |
| Consumo máximo de energía | Va | 55 |
| Valor de control | 0...10V | |
| 4...20 mA | ||
| Salida | I max=2.5A (voltaje rectangular, modulación de pulso) I max=0.8A (voltaje rectangular, modulación de pulso) I max =1.6A (voltaje rectangular, modulación de pulso) | |
| Tiempo de rampa | 60ms...5s | |
| Rango de frecuencia actual de dither | Hz | 95...340 |
| Rango de calibración cero | Consulte la curva característica | |
| Rango de ajuste de sensibilidad | ||
| Características principales | LED (verde): tensión de alimentación disponible, etapa de salida temporizada, excitación rápida con tiempo de accionamiento corto, regulado por trimpot. | |
| Nivel de protección | IP 65, bajo condiciones de inserción | |
| Compatibilidad electromagnética probada y compatible | EN 61000-6-2 ：2002-08 ES 61000-6-3：2002-08 | |
| Diseño | Carcasa del conector | |
| Conexión | – Bobina Valor de control | Cable DIN 43650 5×0,75mm2, blindado Contiene PE |
| Temperatura ambiente | °C | -20...+70 |
| Rango de temperatura de almacenamiento | °C | -20...+85 |
| Peso | kg | 0,23 |
