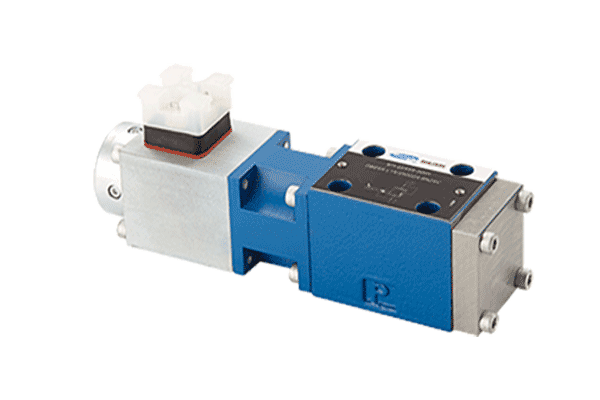

601100
Especificación: 6
Presión: P 315bar, T 250bar
Caudal: 40 L/min
• Válvula piloto para limitar la presión del sistema (control de aceite solo interno)
• Ajustable mediante corriente de bobina, consulte los datos técnicos de la curva característica y la unidad de control electrónico seleccionada
• Tipo de solenoide Imax =0.8A o Imax= 2,5 A
• Incluso cuando la unidad de control electrónico está dañada, se puede lograr la máxima protección contra sobretensiones (corriente de bobina I> Imax)
• Para montaje de placa de válvula, orificios de montaje según ISO 441-03-02-0-94,
• Conector de cable según DIN 43650-AM2
• Electrónica externa con función de rampa y ajuste de válvula Unidad de control VT-SSPA1-508/525-L2X/V0/*
| Tecnología Parámetros: | ||||||
| Tipo estructural | Etapa piloto | Válvula de asiento | ||||
| Escenario principal | Válvula de carrete | |||||
| Driver | Electroimán proporcional sin controlador de posición, amplificador externo | |||||
| Forma de instalación | Instalación de placa, orificios de montaje Diámetro 6 (SIO 4401-03-02-094) | |||||
| Ubicación de instalación | Cualquiera | |||||
| Rango de temperatura ambiente | ℃ | -20 a +50 | ||||
| Peso | Kg | 2.2 | ||||
| Resistencia sísmica, condiciones de prueba | Máximo 25g, prueba de vibración aleatoria tridimensional (24h) | |||||
| Parámetros hidráulicos ( Medido en HLP 46, ϑ aceite = 40 ℃ ±5 ℃): | ||||||
| Aceite | El aceite es según DIN 51524...535 Para otros aceites consultar con nuestra empresa | Rango de viscosidad | Valor recomendado | mm²/s | 20...100 | |
| Valor máximo permitido | mm²/s | 10...800 | ||||
| Temperatura del aceite | ℃ | -20 a +80 | ||||
| El nivel máximo permitido de contaminación de petróleo es según ISO 4406 (c) | Nivel 18/16/13 | |||||
| Dirección del flujo | Ver símbolos funcionales | |||||
| Presión máxima de ajuste (cuando Qmax = 1 L/min) | bar | 80 | 180 | 250 | 315 | |
| Presión mínima de ajuste (cuando Qmin = 1 L/min) | bar | 7 | 8 | 9 | 10 | |
| Presión de trabajo más alta | bar | Puerto de aceite P: 315 | ||||
| Puerto de aceite T: 250 | ||||||
| El valor límite máximo de presión mecánica, por ejemplo: cuando el electroimán I>Imax | bar | <90 | <190 | <235 | ||
| Control del flujo de aceite | L/min | Aproximadamente 0,6 | ||||
| Flujo máximo | L/min | 40 | ||||
| Parámetros eléctricos: | ||||||
| Potencia en tasa | % | 100 ED | ||||
| Nivel de protección | IP65 según DIN 40050 e IEC 14434/5 | |||||
| Cableado del electroimán | Base DIN 43650/ISO 4400, M16X1.5(2P+PE) | |||||
| Válvulas equipadas con los siguientes tipos de solenoide | 0.8A | 2.5A | ||||
| Corriente máxima de la bobina | Imax | 0.8A | 2.5A | |||
| Resistencia de la bobina R20 | Ω | 22 | 3 | |||
| Consumo máximo de energía al 100% de carga y temperatura de funcionamiento | VA | 25 | 30 | |||
| Parámetros estáticos/dinámicos | ||||||
| Bucle de histéresis | % | ≤ 4 | ||||
| Espaciado inverso | % | ≤3 | ||||
| La tolerancia de mecanizado se aplica a Pmax | % | ≤10 | ||||
| Tiempo de respuesta, Para cambios de señal 0-100% | ms | Abrir 200/Cerrar<250 | ||||
