601100
Especificaciones: 63/80/100
Presión: a350 bar
Caudal:a 8000 L/min

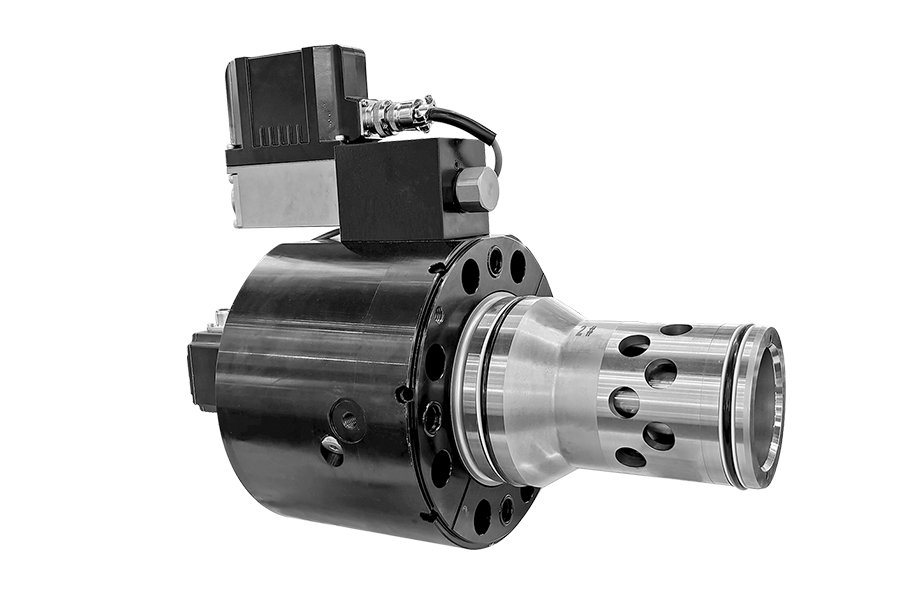

Válvula servodireccional proporcional de dos vías operada por piloto, carrete principal con retroalimentación eléctrica de posición
La válvula piloto adopta una estructura de núcleo y manguito de válvula con rendimiento de nivel servo
Controlador de motor de bobina móvil
Respuesta rápida a pasos
La dirección del flujo del líquido es B hacia A y A hacia B
Con controlador digital integrado
Las dimensiones del orificio de montaje y de la superficie de montaje cumplen con ISO7368
Aplicaciones típicas:·Máquina de moldeo por inyección·Máquina de fundición a presión·Prensa general
| Descripción general | |||||
| Diámetro pasante NG | 63 | 80 | 100 | ||
| Peso | Sin incluir válvula de seguridad...../...K O.../...L | kg | 47 | 74 | 110 |
| Con válvula de seguridad...../.. .WK O..../...WL | 60 | 87 | 123 | ||
| Ubicación de instalación | Opcional, preferiblemente horizontal | ||||
| Rango de temperatura de almacenamiento | ℃ | –20 a +80 | |||
| Rango de temperatura ambiente | ℃ | –20 a + 50 | |||
| Hidráulico(medido utilizando HLP32, ϑ Aceite=40℃ ±5℃) | |||||
| Más alto Presión de trabajo | Presión de suministro de aceite piloto X | bar | 350 | ||
| Puerto petrolero A, B, SP | 350 | ||||
| Puerto petrolero Y | 35 | ||||
| Nominal Tráfico Δp=5bar | Modelo...S...L(lineal) | L/min | 3600 | 4500 | 8000 |
| Modelo ...S...R (lineal, con rango de control progresivo y preciso) | 3200 | 3900 | 6800 | ||
| Presión de la válvula piloto | bar | >140 | |||
| Flujo máximo de control piloto, presión piloto 140bar | L/min | 70 | 80 | 100 | |
| Fuga interna de la válvula piloto P=100bar | mL/min | ≤ 400 | |||
| Aceite hidráulico | Cumple con DIN 51524 Aceite mineral (HL, HLP) | ||||
| Rango de temperatura del aceite hidráulico | ℃ | –20 a +80 preferiblemente +40 a +50 | |||
| Rango de viscosidad | mm2/s | 20 a 380; preferiblemente 30 a 45 | |||
| El nivel máximo de contaminación permitido del aceite hidráulico cumple con la norma ISO 4406 (c) | Clase 20/18/15 | ||||
| Histéresis | % | ≤ 0.1 | |||
| Sensibilidad de respuesta | % | ≤ 0,05 | |||
| Tiempo de respuesta (señal de paso 0~100%) | ms | 17 | 23 | 28 | |
| Eléctrico | |||||
| Ciclo de trabajo | % | 100 | |||
| Tensión de alimentación/Fluctuación | VDC | Voltaje CC, mínimo 22 y máximo 30, corte eléctrico en <19, ondulación<5 % del valor efectivo, sin impacto | |||
| Corriente de potencia máxima | A | 3.5 | |||
| Fusible externo | A | 4.0, histéresis media | |||
| Tipo de instrucción: A1 | Voltaje | V | 0...+10, ondulación <0,01% Valor efectivo, sin impacto | ||
| Impedancia | kΩ | 100 | |||
| Tipo de instrucción: F1 | Actual | mA | +4…20, ondulación <0,01% valor efectivo, sin impacto Corte, superior a 3,8 mA= habilitar | ||
| Impedancia | Ω | <250 | |||
| Retroalimentación de posición | Voltaje | V | 0...+10, carga máxima 5mA | ||
| Habilitar señal | V | 5... 30 , Ri => 8kOhm | |||
| Interfaz de conexión eléctrica | 6+PE, conector hembra de siete núcleos según norma DIN EN 175201-804 | ||||
| Tipo de protección de válvula según EN 60529 | Ip65 | ||||
