601100
Diámetro del orificio (NG) 6
Presión a 315 bar
Caudal a 60 l/min

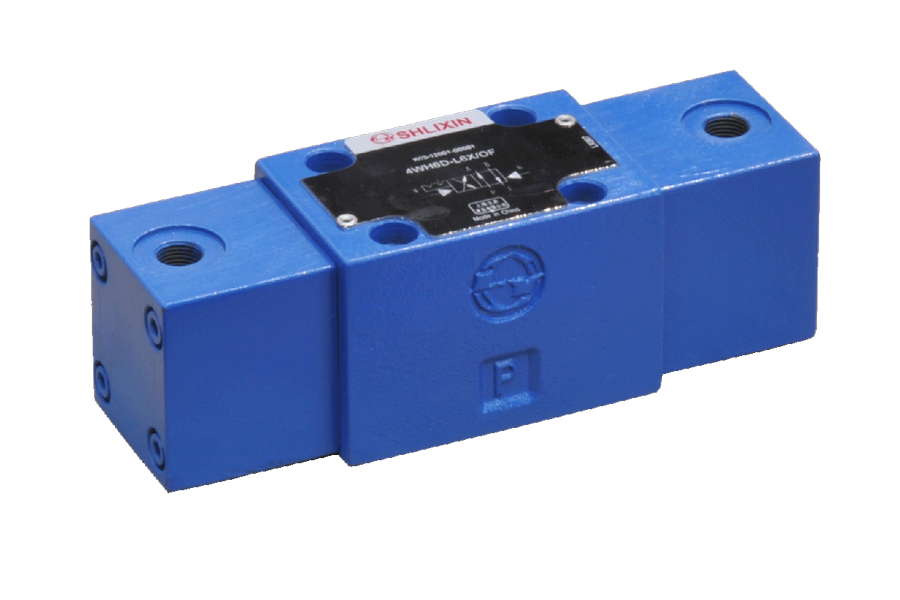

• Válvula de corredera direccional de acción directa
• Modo de funcionamiento: hidráulico
• Instalación del panel
• Superficie de montaje según DIN 24340 Tipo A, ISO 4401
| Tipo de válvula | WH | ||
| Peso Un cilindro operativo | kg | 2,0 | |
| Dos cilindros operativos | kg | 2.2 | |
| Rango de temperatura media de trabajo | ℃ | -30 a +80 (sello de caucho de nitrilo) | |
| -20 a +80 (sello de caucho flúor) | |||
| Presión máxima de trabajo | Puertos de aceite A, B, P | bar | 315 |
| Puerto petrolero T | bar | 160 | |
| Presión de control mínima | bar | 6-10 | |
| Presión máxima de control | bar | 200 | |
| Caudal máximo | L/min | 60 | |
| Sección transversal de flujo efectivo (en posición neutra) | Modelo Q | mm2 | Para carrete tipo Q 6% de la sección transversal nominal |
| Modelo W | mm2 | Para núcleo de válvula tipo W 3% de la sección nominal | |
| Presión de control | bar | Mínimo 6 ~ 10> Presión de retorno de aceite, máximo 200 | |
| Medio de trabajo | Aceite mineral éster de fosfato | ||
| Rango de viscosidad | mm2/s | 2,8 a 500 | |
| Grado de contaminación por petróleo | El nivel más alto de contaminación por petróleo se basa en el nivel 9 NAS1638 y el nivel ISO4406 20/18/15. | ||
