601100
Especificación: 10
Presión: hasta 315 bar
Caudal: hasta 120 L/min

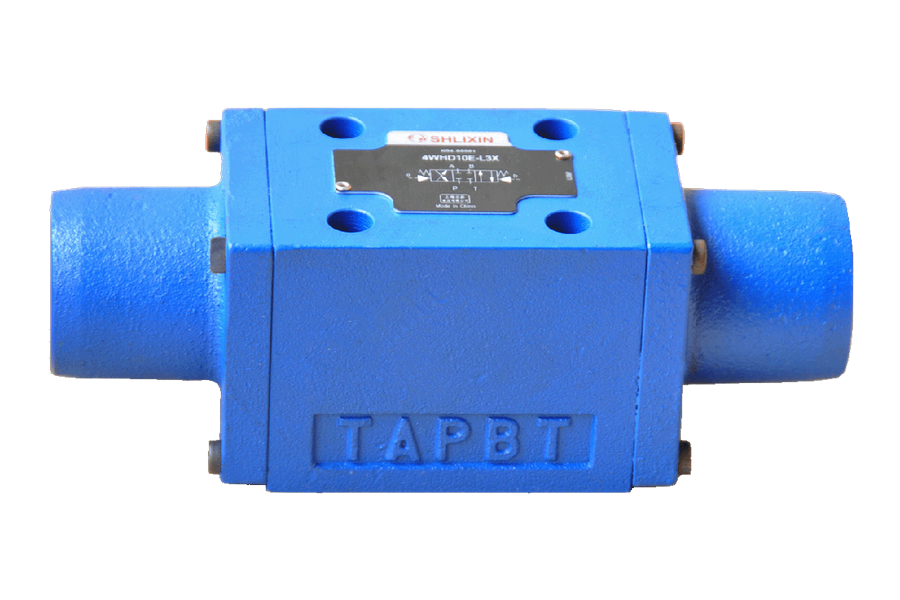

Válvula de carrete direccional de acción directa
Modo de funcionamiento: hidráulico (WHD )
Instalación de la placa
La superficie de montaje cumple con DIN 24340 Tipo A, ISO 4401
| Tipo de válvula | WHD | ||
| Peso Un cilindro operativo | kg | 3.0 | |
| Dos cilindros operativos | kg | 3,3 | |
| Rango de temperatura media de trabajo | ℃ | -30 a +80 (sello de caucho de nitrilo) | |
| -20 a +80 (sello de Viton) | |||
| Presión de trabajo más alta | Puertos de aceite A, B, P | bar | 315 |
| Puerto petrolero T | bar | 160 | |
| Flujo máximo | L/min | 120 | |
| Área de flujo efectivo (en posición central) ) | Modelo V | mm2 | 11(A/B → T 10,3 (P → A/B) |
| Modelo W | mm2 | 2,5(A/B → T) | |
| Modelo Q | mm2 | 5,5(A/B → T) | |
| Presión de control | bar | 1.5 ~ 6 | |
| Medio de trabajo | Aceite mineral éster de fosfato | ||
| Rango de viscosidad | mm2/s | 2,8 a 500 | |
| Grado de contaminación por petróleo | El nivel máximo de contaminación por petróleo se basa en NAS1638 nivel 9 e ISO4406; Nivel 20/18/15. | ||
