Especificación: 10
Presión: hasta 350bar
Caudal: hasta 150 L/min

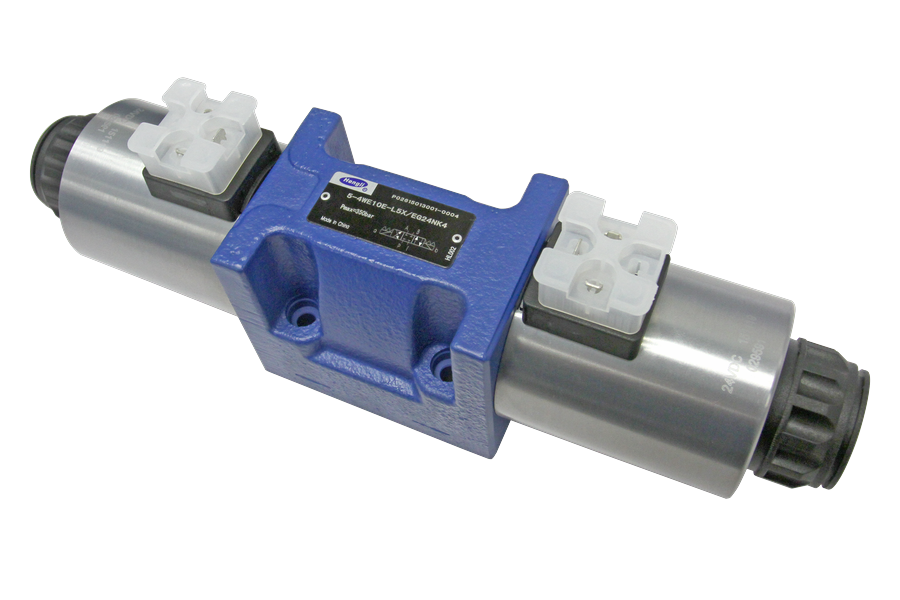

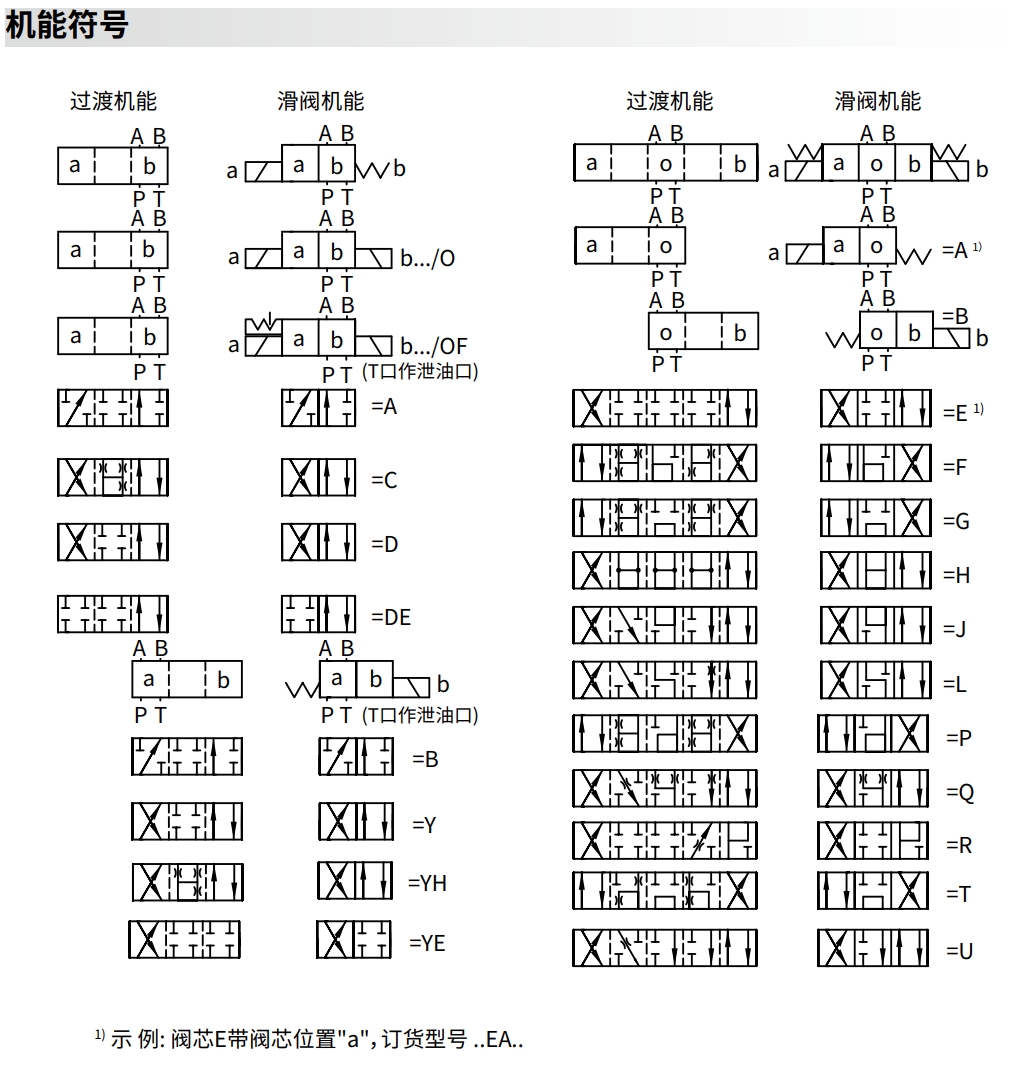

Válvula de carrete direccional accionada por solenoide de acción directa
Superficie de montaje Según DIN24 340 tipo A ISO 4401 y CETOP-RP 121H
Solenoide CC o CA con bobina extraíble (se puede conectar a tensión CA mediante un rectificador)
Bobina solenoide Puede se puede girar 90°
Al reemplazar la bobina, no es necesario abrir la cámara sellada resistente a la presión
Función de ajuste de tiempo de conmutación opcional
| modelo | NG6-L6X | NG10-L3X | NG10-L5X | |
| Ubicación de instalación | opcional | |||
| Temperatura ambiente ℃ | -30 a +50 (sello de caucho de nitrilo) | |||
| -20 a +50 (sello de Viton) | ||||
| peso | válvulakg | / | / | / |
| Placa base kg (G115/01A) | / | / | / | |
| Válvula monoestablekg | 1.5 | Cableado individual: 4,3 (CC), 3,5 (CA) | 4.3 (CC) | |
| Cableado centralizado: 4,4 (DC), 3,6 (AC) | ||||
| Válvula solenoide doble kg | 2 | Cableado individual: 5,9 (CC), 4,3 (CA) | 5.9 (CC) | |
| Cableado centralizado: 6.0 (DC), 4.4 (AC) | ||||
| Presión máxima de trabajo del puerto petrolero | Puerto A, B, P barra | 350 | 315 | 350 |
| Barra T del puerto de aceite | 210 (CC), 160 (CA) | 210 (CC) | ||
| Caudal máximo L/min | 80(CC) | 120 | 150 | |
| 60(CA) | ||||
| Área de flujo (en posición neutral) | tipo V mm2 | / | 11(A/B → T);10.3(P → A/B) | / |
| tipo Qmm2 | Aproximadamente el 6% del área de la sección transversal nominal | 2.5(A/B → T) | / | |
| tipo W mm2 | Aproximadamente el 3% del área de la sección transversal nominal | 5.5(A/B → T) | / | |
| medio de trabajo | Aceite mineral: adecuado para juntas de caucho nitrilo o fluoroelastómero | Aceite mineral (HL, HLP) según DIN 51 524 - adecuado para juntas de caucho nitrilo o fluoroelastómero | ||
| Éster de fosfato: adecuado para juntas de fluoroelastómero | ||||
| Rango de temperatura del medio de trabajo℃ | -30 a +80 (sello de caucho de nitrilo) | |||
| -20 a +80 (sello de Viton) | ||||
| Rango de viscosidad mm2/s | 2,8 a 500 | |||
| Grado de contaminación del aceite | El nivel máximo de contaminación del petróleo se basa en el nivel 9 de NAS1638 y el nivel 20/18/15 de ISO4406. | |||
