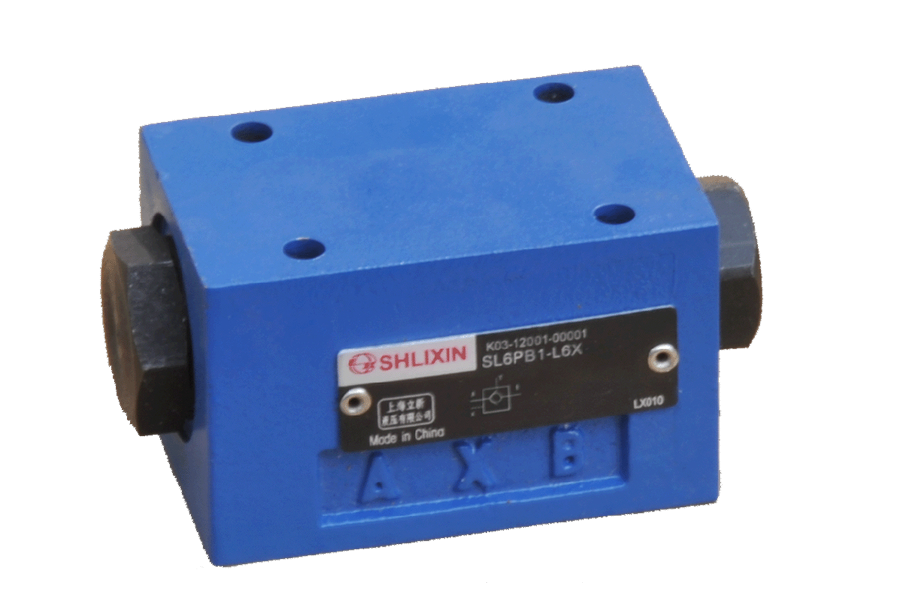

601100
Orifício (NG) 6
Pressão até 315 bar
Fluxo até 60L/min
Fluxo até 60L/min
NG6
• Para montagem em superfície de montagem de placa de base de acordo com DIN 24340 Tipo A,
• Placas de base ISO 4401 e CETOP 121H
• Com e sem dreno porta
• Quatro pressões de abertura
| NG6 | ||
| peso | kg | Cerca de 0,8 |
| Local de instalação | Opcional | |
| direção do fluxo | Fluxo livre de A para B, fluxo de B para A durante a operação de controle hidráulico | |
| pressão de trabalho | bar | para 315 |
| Pressão de controle da porta de óleo | bar | 5 a 315 |
| Controle de volume-porta X | cm3 | 0.68 |
| -Porta de óleo Y (somente tipo SL) | cm3 | 0.58 |
| Área de controle - área A1 | cm2 | 0.42 |
| -Área A2 | cm2 | 1.33 |
| -Área A3 | cm2 | 0.19 |
| Faixa de viscosidade | milímetros2/s | 2,8 a 500 |
| Faixa de temperatura média de trabalho | ℃ | -30 a +80 (vedação de borracha nitrílica) |
| -20 a +80 (selo Viton) | ||
| meio de trabalho | Óleo mineral - adequado para vedações de borracha nitrílica ou fluoroelastômero | |
| Éster de fosfato - adequado para vedações de fluoroelastômero | ||
| Grau de contaminação por óleo | O nível máximo de poluição por óleo é baseado em NAS1638 nível 9 e ISO4406 nível 20/18/15 | |
