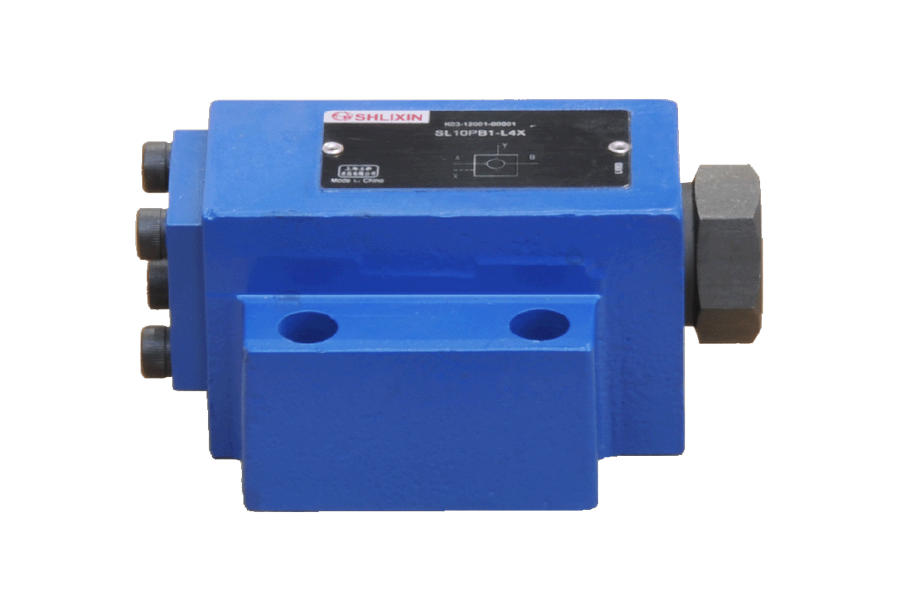

601100
Especificação: 10~32
Pressão: a315 bar
Fluxo: A550 L/min
NG6
• Para montagem em placa de base em superfície de montagem conforme DIN 24340 tipo A,
• Placa de base ISO 4401 e CETOP 121H
• Com e sem dreno porta
• Quatro pressões de abertura
NG10~32
• Para instalação da placa de base, a superfície de montagem está em conformidade com
• DIN24340 Tipo D e ISO5781
• Para conexões roscadas
• Com ou sem porta de drenagem
• Com ou sem função de descarga
• Quatro pressões de abertura
| NG6 | ||
| peso | kg | Cerca de 0,8 |
| Local de instalação | Opcional | |
| direção do fluxo | Fluxo livre de A para B, fluxo de B para A durante a operação de controle hidráulico | |
| pressão de trabalho | bar | para 315 |
| Pressão de controle da porta de óleo | bar | 5 a 315 |
| Controle de volume-porta X | cm3 | 0.68 |
| -Porta de óleo Y (somente tipo SL) | cm3 | 0.58 |
| Área de controle - área A1 | cm2 | 0.42 |
| -Área A2 | cm2 | 1.33 |
| -Área A3 | cm2 | 0.19 |
| Faixa de viscosidade | milímetros2/s | 2,8 a 500 |
| Faixa de temperatura média de trabalho | ℃ | -30 a +80 (vedação de borracha nitrílica) |
| -20 a +80 (selo Viton) | ||
| meio de trabalho | Óleo mineral - adequado para vedações de borracha nitrílica ou fluoroelastômero | |
| Éster de fosfato - adequado para vedações de fluoroelastômero | ||
| Grau de contaminação por óleo | O nível máximo de poluição por óleo é baseado em NAS1638 nível 9 e ISO4406 nível 20/18/15 | |
| NG10~32 | |||||||
| diâmetro | 10 | 16 | 20 | 25 | 32 | ||
| peso | Tipo de placa | kg | 2.1 | 4.7 | 7.8 | ||
| Tubular | kg | 2.5 | 5.7 | 5.7 | 10 | 10 | |
| Local de instalação | Opcional | ||||||
| direção do fluxo | Fluxo livre de A para B, fluxo de B para A durante a operação de controle hidráulico | ||||||
| pressão de trabalho | bar | para 315 | |||||
| Pressão de controle da porta de óleo | bar | 5 a 315 | |||||
| Controle de volume-porta X | cm3 | 2.5 | 10.8 | 10.8 | 19.27 | 19.27 | |
| -Porta de óleo Y (somente tipo SL) | cm3 | 2 | 9.6 | 9.6 | 17.5 | 17.5 | |
| Área de controle - área A1 | cm2 | 1.33 | 3.46 | 3.46 | 5.72 | 5.72 | |
| -Área A2 | cm2 | 0.33 | 0.7 | 0.7 | 1.33 | 1.33 | |
| -Área A3 | cm2 | 3.8 | 10.17 | 10.17 | 16.61 | 16.61 | |
| -Área A4 | cm2 | 0.79 | 1.13 | 1.13 | 1.54 | 1.54 | |
| Faixa de viscosidade | milímetros2/s | 10 a 800 | |||||
| Faixa de temperatura média de trabalho | ℃ | -30 a +80 (vedação de borracha nitrílica) | |||||
| -20 a +80 (selo Viton) | |||||||
| meio de trabalho | Óleo mineral - adequado para vedações de borracha nitrílica ou fluoroelastômero | ||||||
| Éster de fosfato - adequado para vedações de fluoroelastômero | |||||||
| Grau de contaminação por óleo | O nível máximo de poluição por óleo é baseado em NAS1638 nível 9 e ISO4406 nível 20/18/15 | ||||||
