601100
601100
仕様: 16/25
圧力: 350 bar まで
流量: 1100 L/分まで
リバースバルブはメインスプールの動きを制御することでオイル回路の逆転を実現します
電気油圧制御 (WEH)

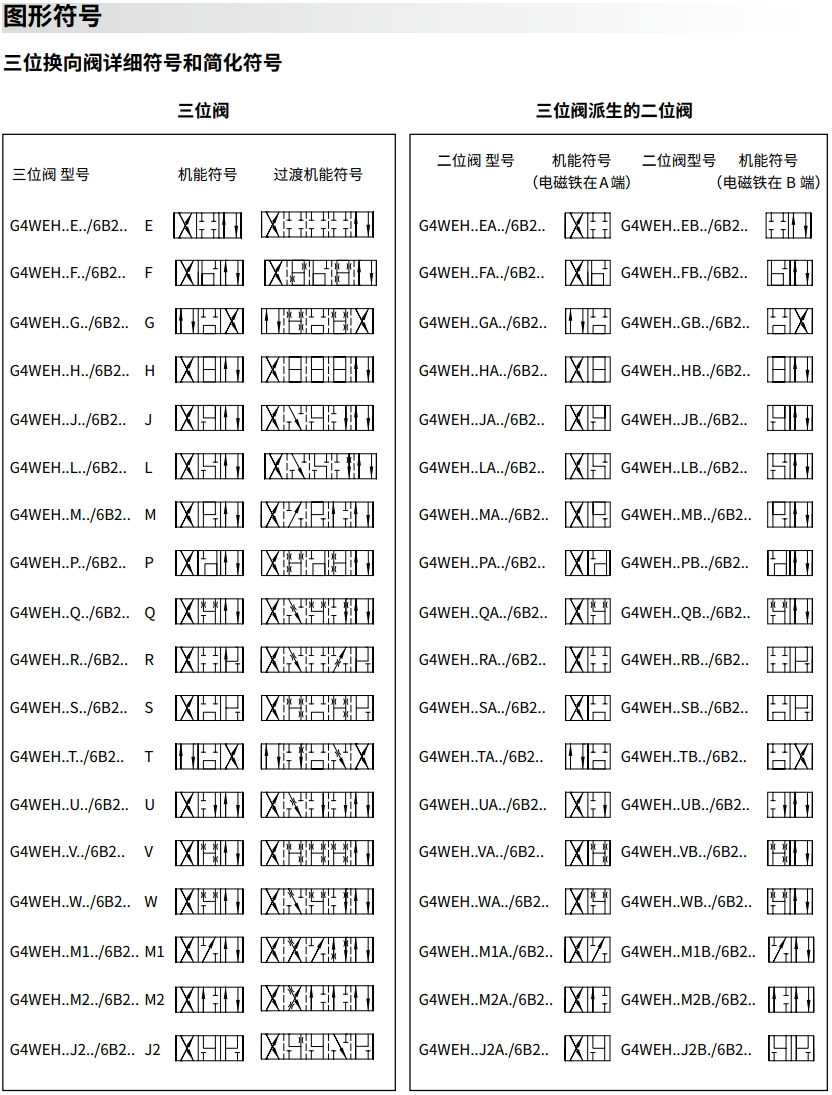

2 位置 4 方向または 3 位置 4 方向
取り付け面はDIN24 Type 340 Aに準拠しており、 ISO 4401 および CETOP-RP 121H
オイルを排出せずにコイルを交換可能
NG10
| 作業圧力 P、A、B | bar | 315 | |||||||||
| オイルポート T | オイル流出の制御 | bar | 315 | ||||||||
| オイルの内部排水を制御 | bar | 210 | |||||||||
| オイル ポート Y | オイル流出の制御 | bar | 210 | ||||||||
| 最小制御圧力 | 外部オイル供給の制御 内部オイル供給の制御 (C、Z、F、G、H、P、T、V には適していません) ) | bar | 3 ポジションバルブ 10 | ||||||||
| スプリング リターン 2 ポジション バルブ 10 | |||||||||||
| 油圧リセット 2 ポジション バルブ 7 | |||||||||||
| 内部オイル供給の制御 (C、Z、F、G、H、P、T、V に適しています) | bar | 4.5 | |||||||||
| 最大制御圧力 | bar | 250 | |||||||||
| 作業媒体 | 鉱物油、リン酸エステル油 | ||||||||||
| 使用媒体温度範囲 | ℃ | -30 ～ +80 (ニトリルゴムシール | |||||||||
| -20 ～ +80 (バイトン シール) | |||||||||||
| 粘度範囲 | mm2/s | 2.8 ～ 500 | |||||||||
| スイッチング時のオイル流量の制御 | cm3 | 3 ポジション バルブ 2.04 2 ポジション バルブ 4.08 | |||||||||
| ゼロ位置からスイッチング位置 (DC) までのバルブの合計スイッチング時間 | |||||||||||
| 制御圧力 | bar | 70 | 140 | 210 | 250 | ||||||
| 3 位置バルブ | ミリ秒 | 65 | 60 | 55 | 50 | ||||||
| 2 ポジション バルブ | ms | 80 | 75 | 70 | 65 | ||||||
| スイッチング位置からゼロ位置までのバルブの合計スイッチング時間 | |||||||||||
| 3 ポジション バルブ | ms | 30 | |||||||||
| 2 ポジション バルブ | ms | 35 | 40 | 30 | 35 | 25 | 30 | 20 | 25 | ||
| 切り替え時間が最短のトラフィック | L/分 | 約 35 | |||||||||
| 設置場所 | 油圧リセット用の HC、HD、HK、HZ、HY残りは水平に設置する必要があります | ||||||||||
NG16>
| モデル | G-..WEH16../6B2..タイプ | |||||||
| 使用圧力 P、A、B bar | 350 | |||||||
| オイル ポート T | オイル排出制御bar | 250 | ||||||
| オイル内部排水barを制御します | 210 | |||||||
| 油圧センタリングの3位置バルブでは内部オイルの排出制御ができません | ||||||||
| オイルポートY | オイル排出制御bar | 210 | ||||||
| 最小制御圧力 | 外部オイル供給barの制御 内部オイル供給barの制御 | |||||||
| スプリング リターン 2 ポジション バルブ 14 | ||||||||
| 油圧リセット 14 | ||||||||
| 内部オイル供給の制御 (C、Z、F、G、H、P、T、V に適しています) bar | 予圧または流量がそれに応じて大きい場合、 スライド バルブ機能は C、Z、F、 G、H、P、T、V の場合は 4.5 | |||||||
| 最大制御圧力 bar | 250 | |||||||
| 作業媒体 | 鉱物油、リン酸塩 | |||||||
| 使用媒体温度範囲 ℃ | -30 ～ +80 (ニトリルゴムシール | |||||||
| -20 ～ +80 (バイトン シール) | ||||||||
| 粘度範囲 mm2/s 2 | 2.8 ～ 500 | |||||||
| 反転時の最大オイル容量を制御 | ||||||||
| -春-中央の 3 ポジション バルブ cm3 | 5.72 | |||||||
| -2 ポジション バルブ cm3 | 11.45 | |||||||
| *「0」位置から動作位置までの整流時間 (DC および AC 電磁石) | ||||||||
| 制御圧力bar | 50 | 150 | 250 | |||||
| -スプリング中心の 3 ポジション バルブ ms | 65 | 60 | 58 | |||||
| -2 ポジション バルブ ms | 65 | 55 | 50 | |||||
| * 作業位置から "0" 位置まで時間を反転します | ||||||||
| -スプリング中心の 3 ポジション バルブ ms | 40 | |||||||
| -2 ポジション バルブ ms | 45 | 35 | 30 | |||||
| 設置場所 | C、D、K、Z、Y タイプ油圧リセットバルブを除く水平設置以外は自由に設置可能です。 | |||||||
| 時間が短い場合の流量方向 > | 約 35 | |||||||
| バルブ全体の重量 kg | 約 10.6 | |||||||
NG25
| モデル | GH-...WEH25../6B2...タイプ | |||||||||
| 使用圧力 P、A、B bar | 350 | |||||||||
| オイル ポート T | オイル排出制御bar | 250 | ||||||||
| オイル排出制御bar | 210 | |||||||||
| 油圧センタリング3ポジションバルブでは内部オイルの排出制御はできません | ||||||||||
| オイルポートY | オイル排出制御bar | 210 | ||||||||
| 最小制御圧力 | 外部オイル供給barを制御 内部オイル供給barを制御 | スプリング中心の 3 ポジション バルブ 13 | ||||||||
| 油圧リセット 18 | ||||||||||
| スプリング リターン 2 ポジション バルブ 13 | ||||||||||
| 油圧リセット 2 ポジション バルブ 18 | ||||||||||
| 内部オイル供給を制御します | 予圧が使用されている場合、または流量もそれに応じて大きくなり、 スライドバルブ機能がC、Z、F、G、H、P、T、Vの場合は4.5 | |||||||||
| 最大制御圧力 bar | 250 | |||||||||
| 作動媒体 | 鉱物油、リン酸エステル油 | |||||||||
| 使用媒体温度範囲 ℃ | -30 ～ +80 (ニトリルゴムシール | |||||||||
| -20 ～ +80 (フッ素ゴムシール) | ||||||||||
| 粘度範囲mm2/s 2 | 2.8 ～ 500 | |||||||||
| 整流中の最大オイル容量を制御 | ||||||||||
| -スプリング中心の 3 ポジション バルブ cm3 | 14.2 | |||||||||
| -2 ポジション バルブ cm3 | 28.4 | |||||||||
| *「0」位置から動作位置までの整流時間 (DC および AC 電磁石) | ||||||||||
| 制御圧力bar | 50 | 140 | 210 | 250 | ||||||
| -スプリング中心の 3 ポジション バルブ ms | 85 | 75 | 70 | 65 | ||||||
| -2 ポジション バルブ ms | 160 | 130 | 120 | 105 | ||||||
| * 作業位置から「0」位置までの整流時間 | ||||||||||
| -スプリング中心の 3 ポジション バルブ ms | 40 | |||||||||
| -2 ポジション バルブ ms | 125 | 100 | 90 | 80 | ||||||
| 設置場所 | 水平に設置される C、D、K、Z、Y 型油圧リセットバルブを除き、その他は任意に設置できます。 | |||||||||
| 時間が短い場合の流量方向 > | 約 35 | |||||||||
| バルブ全体の重量 kg | 約 19 | |||||||||
