601100
Spécification : 10
Pression : jusqu'à 315 bars
Débit : jusqu'à 120 L/min

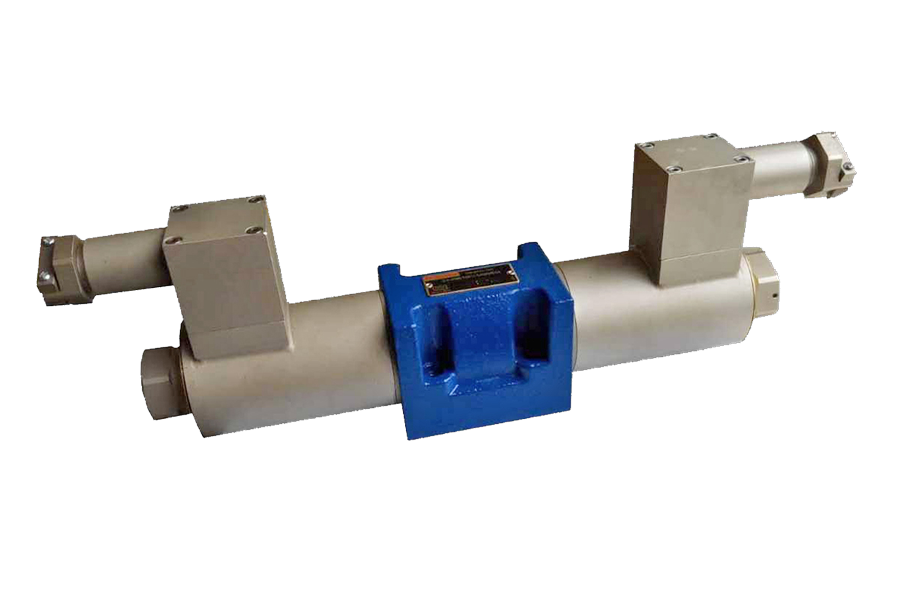

Distributeur directionnel à tiroir électromagnétique antidéflagrant en version standard
Surface de montage selon selon DIN24 340 type A ISO 4401 et CETOP-RP 121H
Électro-aimant DC antidéflagrant humide
L'électro-aimant antidéflagrant peut tourner à 90°
La bobine peut être remplacée sans vidanger l'huile
| Emplacement d'installation | Sélectionnable | ||
| Ambiante température | ℃ | -30 à +50 (joint en caoutchouc nitrile) | |
| -20 à +50 (joint Viton) | |||
| Poids | Électrovanne simple | kg | 5,9 |
| Double électrovanne | kg | 8,9 | |
| Pression de service la plus élevée | Orifice d'huile P, A, B | barre | 315 |
| Port d'huile T | bar | 210 | |
| Lorsque la pression de service dépasse la pression admissible, Les vannes portant les symboles de fonction A et B doivent utiliser T comme orifice de vidange. | |||
| Débit maximum | L/min | 120 | |
| Zone de flux médiane) | Type V | mm2 | 11(A/B → T ); 10.3(P → A/B) |
| Type W | mm2 | 2,5(A/B → T) | |
| Type Q | mm2 | 5,5(A/B → T) | |
| Milieu de travail | Huile minérale-adaptée aux joints en caoutchouc nitrile ou en caoutchouc fluoré | ||
| Ester de phosphate- Convient aux joints en caoutchouc fluoré | |||
| Plage de température du fluide de travail | ℃ | -30 à +80 (joint en caoutchouc nitrile) | |
| -20 à +80 (Joint Viton) | |||
| Plage de viscosité | mm2/s | 2,8 à 500 | |
| Degré de pollution par l'huile | Le niveau de pollution maximal par l'huile est basé sur le niveau 9 NAS1638 et le niveau ISO4406 20/18/15 | ||
