601100
Spécification : 16/25
Pression : jusqu'à 350 bar
Débit : jusqu'à 1 100 L/min

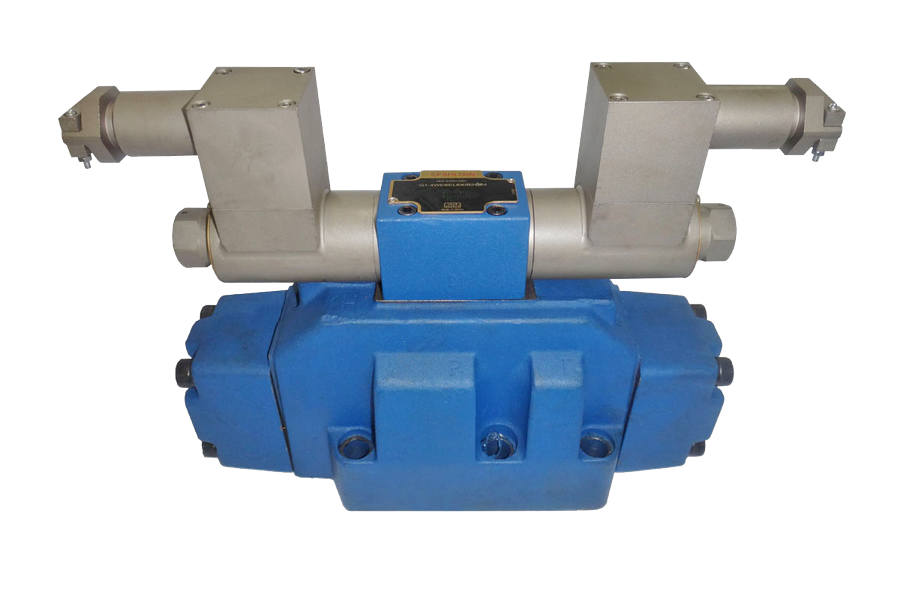

La vanne d'inversion réalise l'inversion du circuit d'huile en contrôlant le mouvement du tiroir principal
Commande électro-hydraulique (WEH)

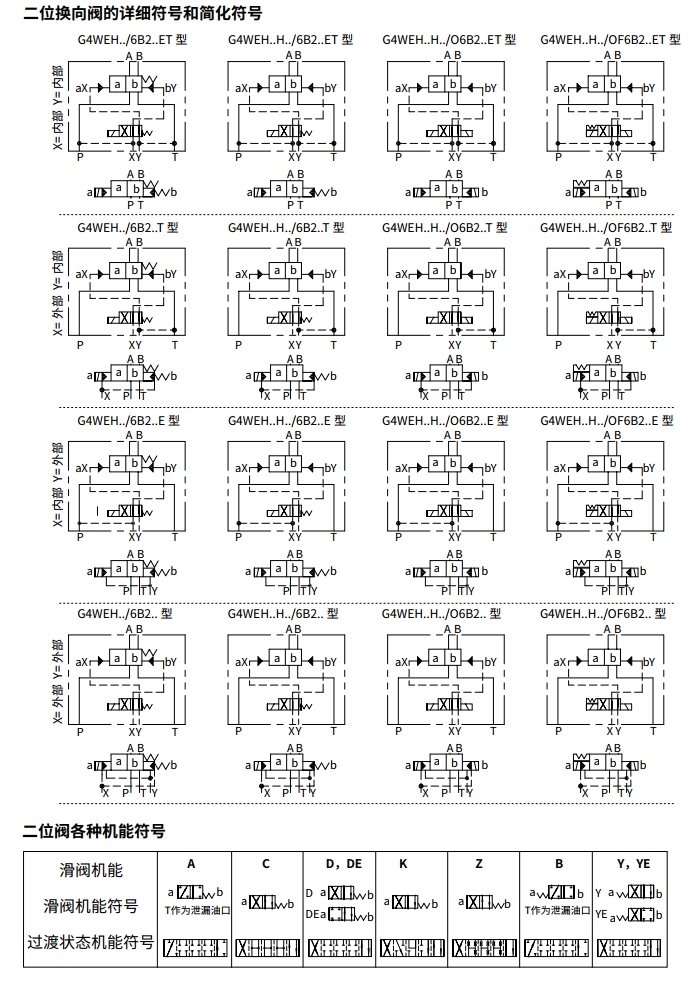

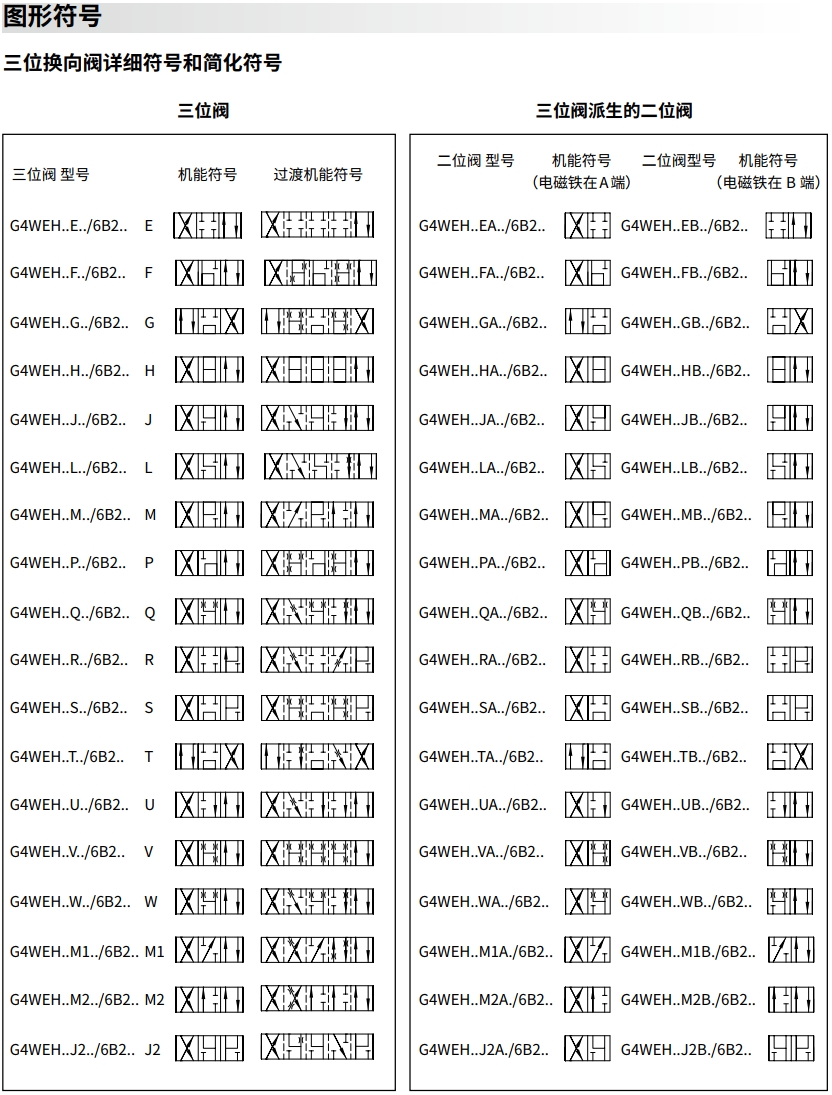

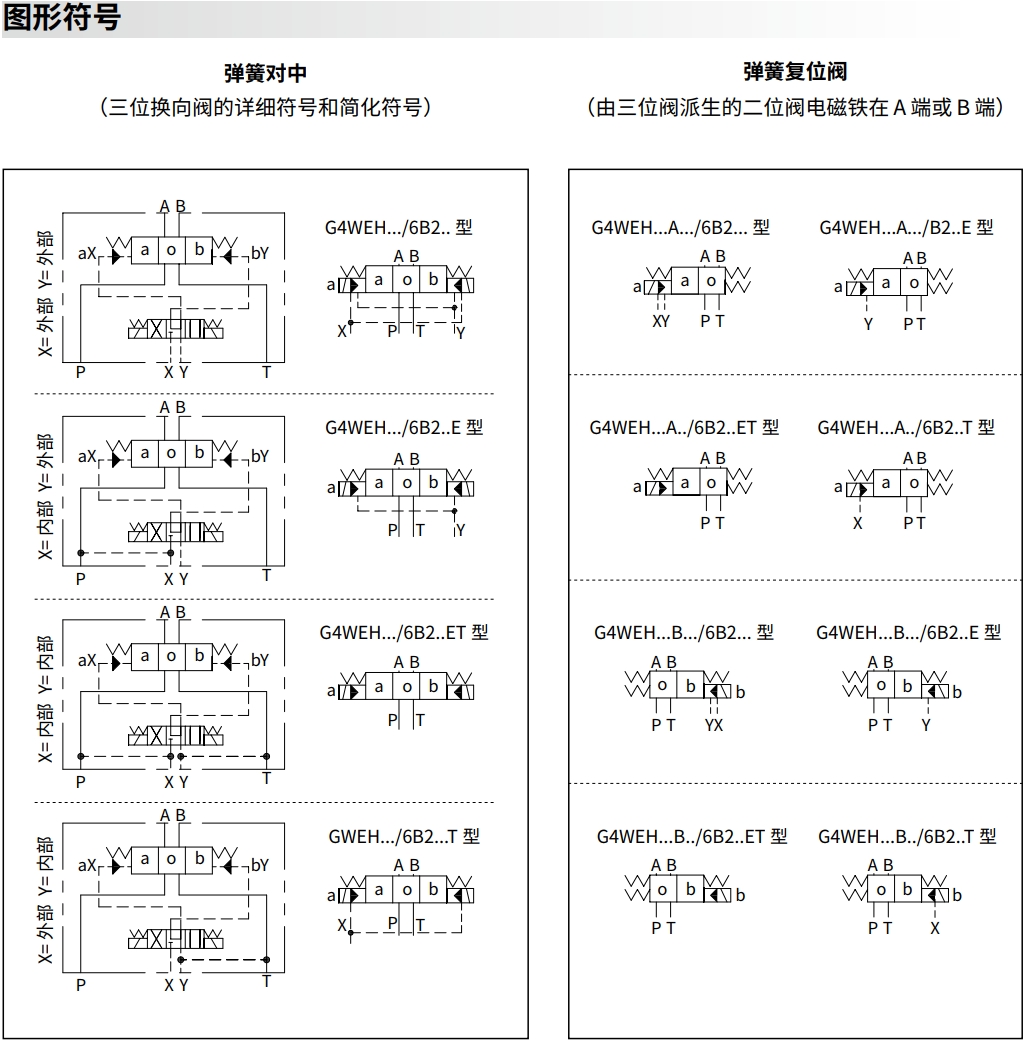

4 voies à deux positions ou quatre voies à trois positions
La surface de montage est conforme à la norme DIN24 Type 340 A, ISO 4401 et CETOP-RP 121H
La bobine peut être remplacée sans vidanger l'huile
NG10
| Pression de travail P,A,B | bar | 315 | |||||||||
| Port d'huile T | Contrôler les efflux d'huile | bar | 315 | ||||||||
| Contrôle du drainage interne de l'huile | bar | 210 | |||||||||
| Port pétrolier Y | Contrôler les efflux d'huile | bar | 210 | ||||||||
| Pression de commande minimale | Contrôle de l'alimentation en huile externe Contrôle de l'alimentation en huile interne (Ne convient pas pour C, Z, F, G, H, P, T, V ) | bar | Valve à trois positions 10 | ||||||||
| Valve à deux positions à ressort de rappel 10 | |||||||||||
| Valve à deux positions à réarmement hydraulique ; 7 | |||||||||||
| Contrôle de l'alimentation en huile interne (Convient pour C, Z, F, G, H, P, T, V) | bar | 4.5 | |||||||||
| Pression de contrôle maximale | bar | 250 | |||||||||
| Support de travail | Huile minérale, huile d'ester de phosphate | ||||||||||
| Plage de température du fluide de travail | ℃ | -30 à +80 (joint en caoutchouc nitrile | |||||||||
| -20 à +80 (joint Viton) | |||||||||||
| Plage de viscosité | mm2/s | 2,8 à 500 | |||||||||
| Contrôler le débit d'huile pendant la commutation | cm3 | Vanne à trois positions 2.04 Vanne à deux positions 4.08 | |||||||||
| Temps total de commutation de la vanne de la position zéro à la position de commutation (DC) | |||||||||||
| Pression de contrôle | bar | 70 | 140 | 210 | 250 | ||||||
| Valve trois positions | ms | 65 | 60 | 55 | 50 | ||||||
| Valve à deux positions | ms | 80 | 75 | 70 | 65 | ||||||
| Temps total de commutation de la vanne de la position de commutation à la position zéro | |||||||||||
| Valve à trois positions | ms | 30 | |||||||||
| Valve à deux positions | ms | 35 | 40 | 30 | 35 | 25 | 30 | 20 | 25 | ||
| Trafic avec le temps de commutation le plus court | L/min | Environ 35 | |||||||||
| Emplacement d'installation | HC, HD, HK, HZ, HY pour réinitialisation hydraulique Le reste doit être installé horizontalement | ||||||||||
NG16
| Modèle | G-..WEH16../6B2.. tapez | |||||||
| Pression de travail P,A,B bar | 350 | |||||||
| Port d'huile T | Barre de décharge d'huile de contrôle | 250 | ||||||
| Barre de drainage interne de l'huile de contrôle | 210 | |||||||
| Il est impossible de contrôler l'évacuation interne de l'huile par la vanne trois positions de centrage hydraulique | ||||||||
| Port d'huile Y | Barre de décharge d'huile de contrôle | 210 | ||||||
| Pression de commande minimale | Barre d'alimentation en huile externe de contrôle Barre d'alimentation en huile interne de contrôle | Valve à trois positions 14 | ||||||
| Valve à deux positions à rappel par ressort 14 | ||||||||
| Vanne à deux positions à réarmement hydraulique 14 | ||||||||
| Contrôle de l'alimentation en huile interne (convient pour C, Z, F, G, H, P, T, V) bar | Lorsque la pré-pression ou le débit est important en conséquence, la fonction de la vanne coulissante est C, Z, F, G, 4,5 pour H, P, T et V | |||||||
| Pression de contrôle maximale bar | 250 | |||||||
| Support de travail | Huile minérale, huile de phosphate | |||||||
| Plage de température du fluide de travail ℃ | -30 à +80 (joint en caoutchouc nitrile | |||||||
| -20 à +80 (joint Viton) | ||||||||
| Plage de viscosité mm2/s 2 | 2,8 à 500 | |||||||
| Contrôler la capacité maximale d'huile pendant l'inversion | ||||||||
| -Printemps-vanne à trois positions centrée cm3 | 5,72 | |||||||
| -vanne à deux positions cm3 | 11h45 | |||||||
| *Temps de commutation de la position "0" à la position de travail (électro-aimant DC et AC) | ||||||||
| Pression de contrôle bar | 50 | 150 | 250 | |||||
| -Vanne trois positions centrée sur ressort ms | 65 | 60 | 58 | |||||
| -Vanne à deux positions td> | 65 | 55 | 50 | |||||
| * Inverser le temps de la position de travail à la position "0" | ||||||||
| -vanne à trois positions centrée sur ressort ms | 40 | |||||||
| -Vanne à deux positions ms | 45 | 35 | 30 | |||||
| Emplacement d'installation | Sauf les vannes de réinitialisation hydrauliques de type C, D, K, Z, Y, sauf pour l'installation horizontale, le reste peut être installé à volonté. | |||||||
| Vers le débit lorsque le temps est court L/min | Environ 35 | |||||||
| Le poids de la valve entière kg | Environ 10,6 | |||||||
NG25
| Modèle | GH-...WEH25../6B2... tapez | |||||||||
| Pression de travail P,A,B bar | 350 | |||||||||
| Port d'huile T | Barre de décharge d'huile de contrôle | 250 | ||||||||
| Barre de contrôle de décharge d'huile | 210 | |||||||||
| Centrage hydraulique est impossible de contrôler l'évacuation interne de l'huile avec la vanne à trois positions | ||||||||||
| Port d'huile Y | Barre de décharge d'huile de contrôle | 210 | ||||||||
| Pression de commande minimale | Contrôler la barre d'alimentation en huile externe Contrôler la barre d'alimentation en huile interne | Valve à trois positions centrée sur ressort valign="middle" colspan="8" rowspan="1">Vanne à trois positions à réarmement hydraulique 18 | ||||||||
| Valve à deux positions à ressort de rappel 13 | ||||||||||
| Valve à deux positions à réarmement hydraulique 18 | ||||||||||
| Contrôler l'alimentation en huile interne | Lorsque la pré-pression est utilisée ou que le le débit est proportionnellement élevé, 4,5 lorsque la fonction du tiroir est C, Z, F, G, H, P, T et V | |||||||||
| Pression de contrôle maximale bar | 250 | |||||||||
| Milieu de travail | Huile minérale, huile d'ester de phosphate | |||||||||
| Plage de température du milieu de travail ℃ | -30 à +80 ( Joint en caoutchouc nitrile | |||||||||
| -20 à +80 ( Joint en caoutchouc fluoré) | ||||||||||
| Plage de viscosité mm2/s 2 | 2,8 à 500 | |||||||||
| Contrôler la capacité maximale d'huile pendant la commutation | ||||||||||
| -Valve trois positions centrée sur ressort cm3 | 14.2 | |||||||||
| -vanne à deux positions cm3 | 28,4 | |||||||||
| *Temps de commutation de la position "0" à la position de travail (électro-aimant DC et AC) | ||||||||||
| Pression de contrôle bar | 50 | 140 | 210 | 250 | ||||||
| -vanne à trois positions centrée sur ressort ms | 85 | 75 | 70 | 65 | ||||||
| -Vanne à deux positions ms | 160 | 130 | 120 | 105 | ||||||
| * Temps de trajet de la position de travail à la position "0" | ||||||||||
| -Vanne trois positions centrée sur ressort ms | 40 | |||||||||
| -Vanne à deux positions td> | 125 | 100 | 90 | 80 | ||||||
| Emplacement d'installation | Sauf les vannes de réarmement hydrauliques de type C, D, K, Z, Y, qui sont installées horizontalement, les autres peuvent être installées à volonté. | |||||||||
| Vers le débit lorsque le temps est court L/min | Environ 35 | |||||||||
| Le poids de la valve entière kg | Environ 19 | |||||||||
