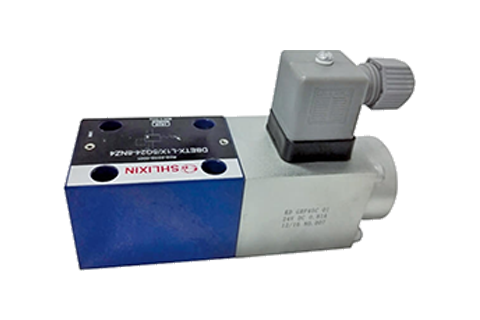

601100
Spezifikation: 6
Druck: bis 315 bar
Durchfluss: bis 1 L/min
• Direkt wirkendes Ventil zur Begrenzung des Systemdrucks
• Der Druck kann durch Steuerung des Stroms über einen Elektromagneten eingestellt werden, siehe Kennlinie
• Auch im Falle einer elektrischen Störung kann der Druck eingestellt werden Grenzwert bleibt innerhalb des Sicherheitsniveaus (Magnetferrostrom>Imax)
• Plattenmontage, Montagegrundplatte gemäß ISO 4401-03-02
• Externe Verstärkerplatine mit Rampen-und Ventilkalibrierung (separat bestellen)
| Allgemein Parameter | ||||||
| Struktur | Schieberventiltyp, direktwirkend | |||||
| Antrieb | Proportionalmagnet ohne Lageregler, externer Verstärker | |||||
| Installationsformular | Plattenmontage, Montagelochdurchmesser 6 (ISO 4401-03-02-0-94) | |||||
| Installationsort | Beliebig | |||||
| Umgebungstemperaturbereich | ℃ | -20~+50 | ||||
| Gewicht | Kg | Etwa 2,1 | ||||
| Erdbebenwiderstand, Erkennungsbedingungen | Maximal 25g 3D-Vibration (24 h) | |||||
| Hydraulik (Gemessen bei 46 V = 40 ℃ ±5 ℃) | ||||||
| Ölflüssigkeit | Fluid nach DIN 51524...535 Für andere Öle wenden Sie sich bitte an unser Unternehmen | |||||
| Viskositätsbereich | Empfohlener Wert | 20...100 | ||||
| Maximal zulässiger Wert | 10...800 | |||||
| Öltemperatur | ℃ | -20...+80 | ||||
| Öl erlaubt Der höchste Wert Verschmutzungsgrad entspricht ISO 4406 (c) | Ebene 18/16/13 | |||||
| Verkehrsrichtung | Siehe Funktionssymbole | |||||
| Maximaler Einstelldruck (Q = 1 l/min) | bar | 50 | 80 | 180 | 250 | 315 |
| ;Minimaler Einstelldruck (Q = 1 l/min) | bar | 2 | 3 | 4 | 5 | 8 |
| Maximaler Arbeitsdruck (Q = 1 l/min) | bar | Ölanschluss P: 315 | ||||
| Höchster Druck | bar | Ölanschluss T: 250 | ||||
| Beispiel für die maximale mechanische Druckgrenze: wenn der Elektromagnet I>Imax | bar | <55 | <85 | <186 | <258 | <325 |
| Steady State/Dynamik | ||||||
| Hysterese | % | ≤4 | ||||
| Reaktionszeit, für Signaländerungen 0-100 % | ms | Öffnen <60/Schließen<70 | ||||
| Abstand umkehren | % | ≤3 | ||||
| Elektrik, Verstärkerplatine im Ventil integriert | ||||||
| Elektrifiziert Rate | % | 100 ED | ||||
| Schutzstufe | IP65 nach DIN 40050 und IEC 14434/5 | |||||
| Elektromagnetische Verbindung | Verdrahtungsbuchse DIN 43650/ISO 4400 M16×1,5 (2P+PE) | |||||
| Stromversorgung | 24VDCnom | |||||
